產品系列 : 漏電保護器測試儀
用于測試各種漏電保護器的漏電動作時間、以及線路交流電壓
測試電流：3mA～500mA（18檔）
漏電流動作時間量程：0～999ms
電壓量程：AC 0～600V
額定電壓：AC 220V
產品簡介

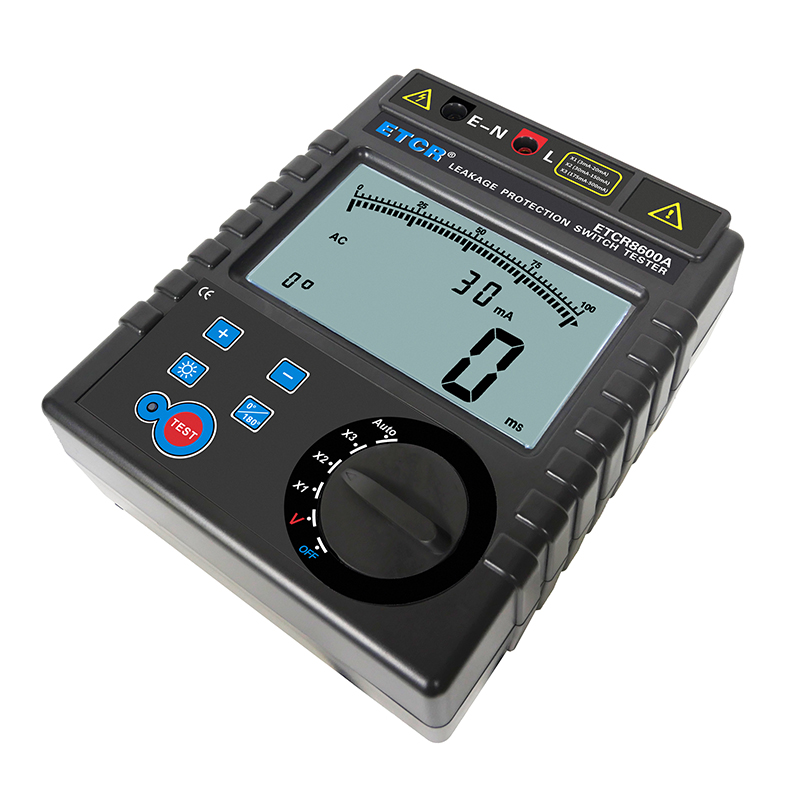

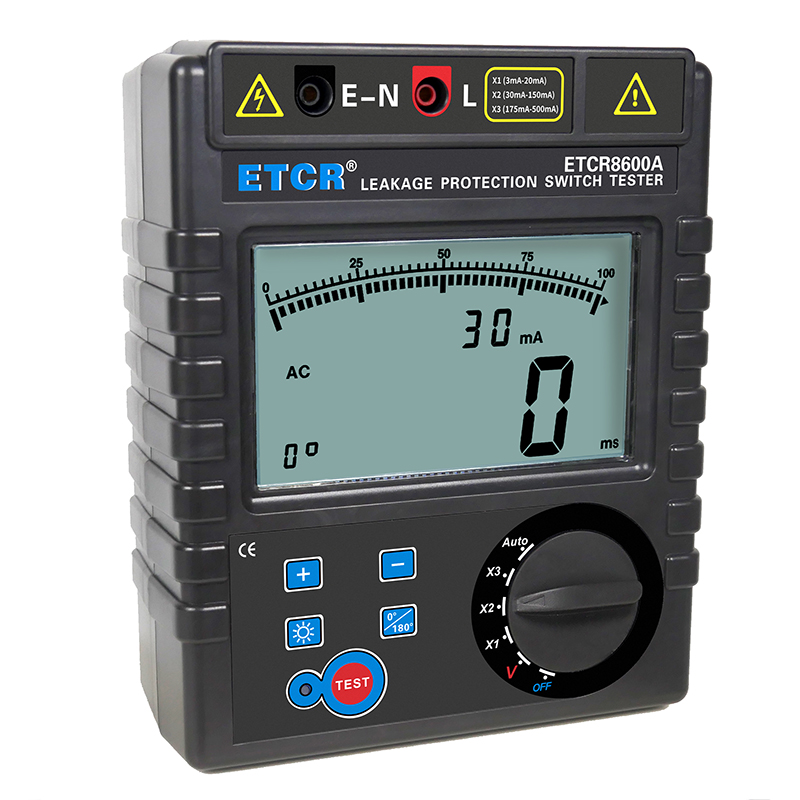

ETCR8600A漏電保護器測試儀又稱漏電開關測試儀、漏電開關特性測試儀，用于現場在線測試各種漏電保護器的漏電動作時間、以及線路交流電壓。測試電流從3mA～500mA分18檔(3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA)，測試漏電流動作時間量程為0～999ms。交流電壓量程：0～600V。

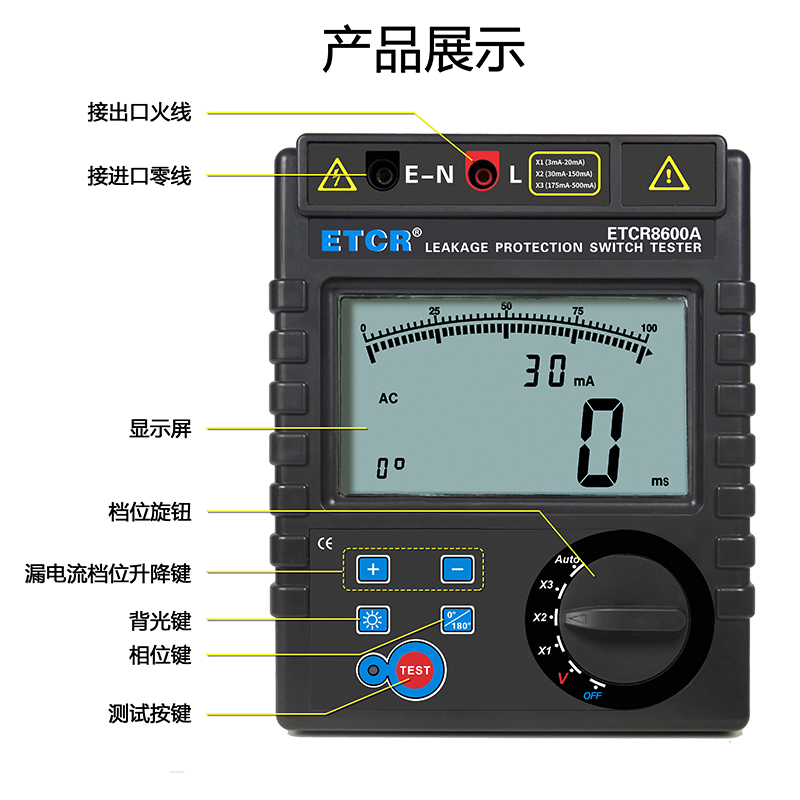

ETCR8600A漏電保護器測試儀采用超大LCD顯示，白屏背光，棒圖指示。輸出電流、動作時間、電池電量、相位同屏顯示，具有自動關機、設定故障電壓指示、相位選擇、背光選擇、數據存儲等功能，儀表操作簡便，精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、十八檔測試電流滿足各種使用需求，3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA。
2、測試漏電流動作時間量程為0～999ms。
3、手動、自動兩種測量模式。
4、相位選擇功能。
5、采用超大LCD顯示，白屏背光，棒圖指示。輸出電流、動作時間、電池電量、相位同屏顯示。
技術參數
| 規格名稱 | 規格參數 |

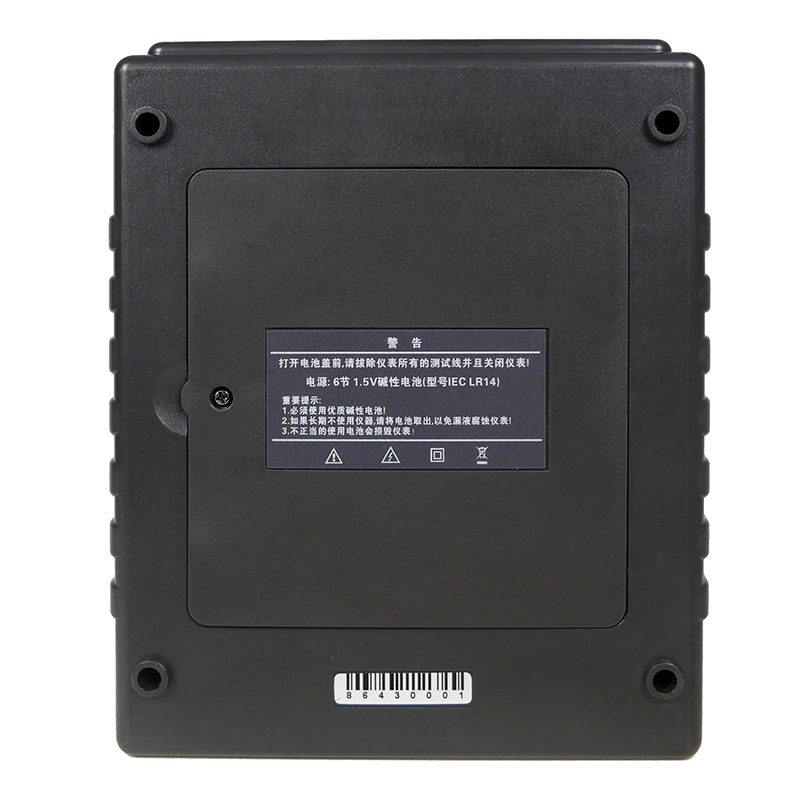

| 電源 | DC 9V（堿性干電池 LR14 1.5V 6節） |
| 顯示模式 | 4位超大LCD顯示，白屏背光 |
| LCD尺寸 | 128mm×75mm；顯示域：124mm×67mm |
| 額定電壓 | AC 220V（漏電保護開關測試時，儀表接口之間） |
| 測試線路電壓 | 220V/380V |
| 漏電電流檔位 | 3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA |
| 檔位電流精度 | ±10%rdg±5dgt |
| 旋鈕檔位 | OFF；V；X1；X2；X3；自動檔（5檔） |
| 測試模式 | 手動：X1（3mA，5mA，7mA，10mA，15mA，20mA） X2（30mA，35mA，50mA，100mA，125mA，150mA） X3（175mA，250mA，275mA，300mA，375mA，500mA） 自動：Auto（3mA～500mA） |
| 漏電動作時間量程 | 0～999ms |
| 漏電動作時間精度 | ±5%rdg±3dgt |
| 交流電壓量程 | 0～600V |
| 交流電壓精度 | ±2%rdg±5dgt |
| 相位選擇 | 0°/ 180° |
| 數據保持 | 測試完成后，界面自動保持測試結果顯示 |
| 失效信息指示 | LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障 |
| 測試線長 | 1.5m |
| 儀表尺寸 | 215mm×178mm×83mm |
| 儀表重量 | 主機：約955g（含電池）；總重量：約2kg（含附件） |
| 電池電壓 | 當電池電壓降到約7.4V時，電池電壓低符號顯示，提醒更換電池 |
| 工作電流 | 100mA Max |
| 絕緣耐壓 | 100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 測試電流 | 漏電流動作時間量程 | 電壓量程 | 顯示模式 | 電源 |
| ETCR8620漏電保護器測試儀 | 15mA～1000mA，十二檔 | 0.001～1.000s | -- | LCD屏 | 干電池 |
| ETCR8600A漏電保護器測試儀 | 3mA～500mA，十八檔 | 0ms～999ms | AC 0～600V | 大LCD屏 | 干電池 |
| ETCR8600B漏電保護器測試儀 | 5mA～1000mA，十六檔 | 0ms～999ms | AC 0～600V | 觸摸彩屏 | 鋰電池 |
