產品系列 : 鉗形電流互感器
用于架空高壓線路交流漏電流、交流電流、相位、電能、功率、功率因數、諧波等檢測
電流量程：AC 0.000mA～20A/1000A/1200A
精度等級：1.0
變比：800:1；4000:1
工作頻率：10Hz～100kHz
產品符合RoHS環保要求
產品符合CE要求
可輸出電流信號或電壓信號
接受客戶訂制
產品簡介
1. 獨特的自動插拔鉗形結構，特別適合高壓架空線路電流在線測試。
2. 采用坡莫合金鐵芯，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 可輸出電流信號或電壓信號。
4. 電池倉可以放置4節1.5V AAA堿性干電池，為二次開發提供電源。
5. 具有絕緣桿接口：M24螺牙。
6. 互感器的量程、變比、輸出接口等可按客戶要求訂制。
7. 輸出接口：末端接口：BNC插頭/4.0mm雙香蕉插頭/3.5mm音頻插頭/裸線抽頭（選購），線長1.5m。
8. 安全等級：CATⅢ600V。
9. 工作溫度：-15°C～50°C

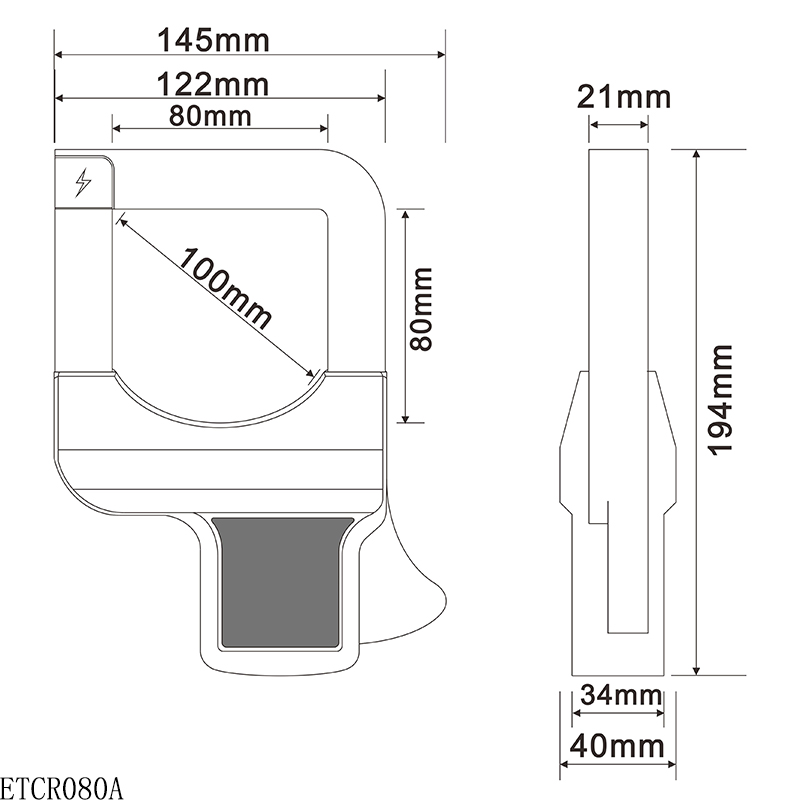

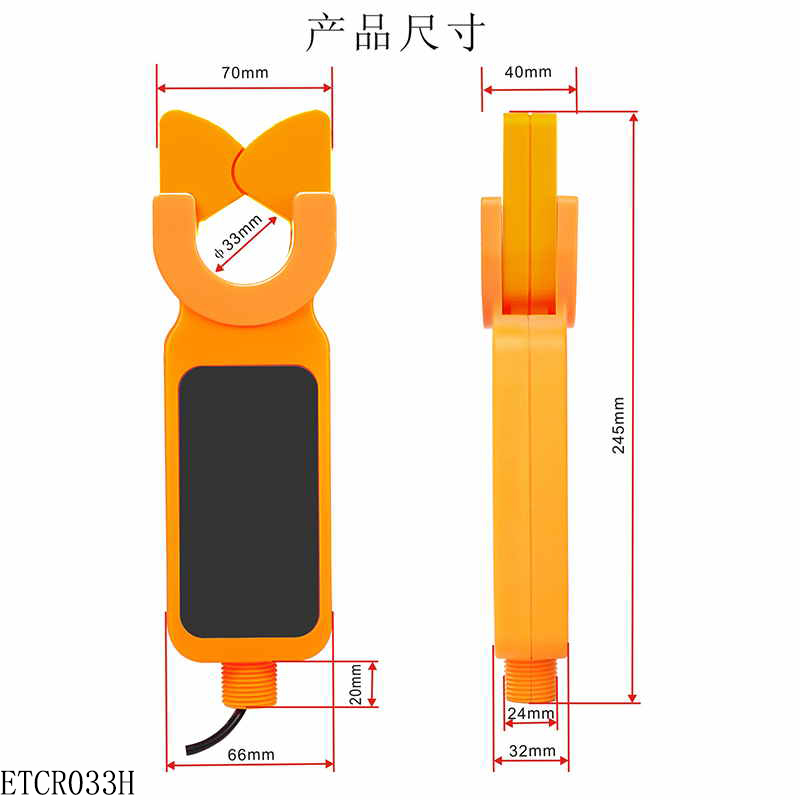

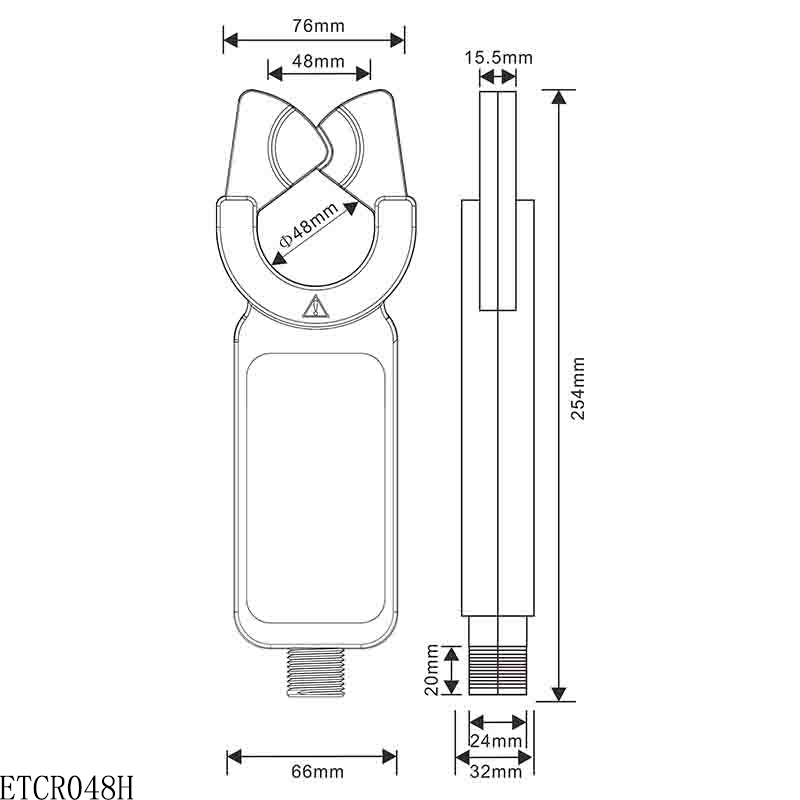

產品尺寸圖
技術參數
產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

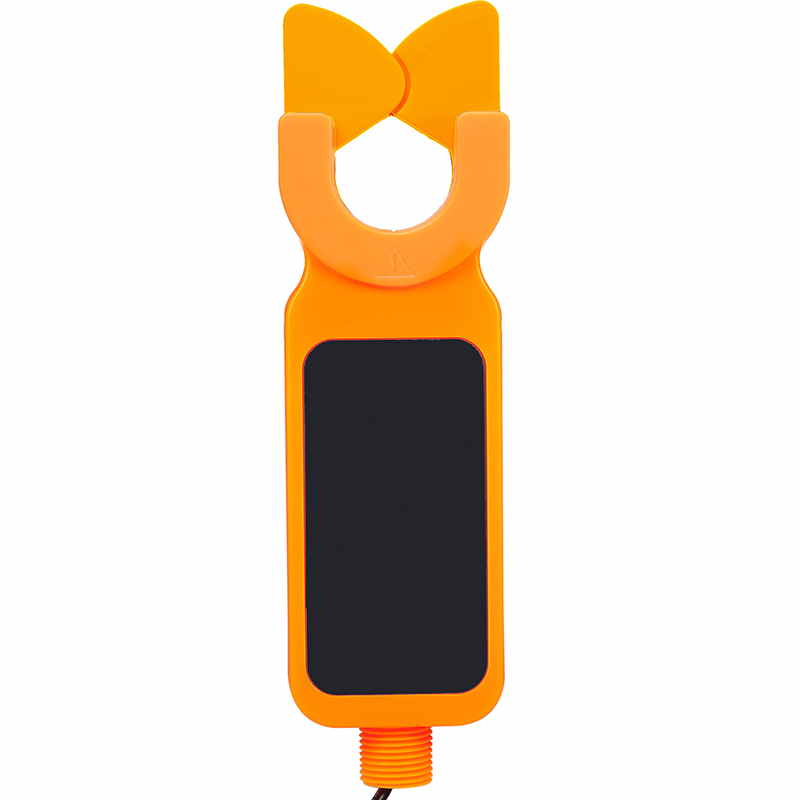

ETCR033H |  | 量程：0.000mA～20A AC 精度等級：1.0 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～200mA≤300Ω 0～2A≤30Ω 0～20A≤3Ω | Ф33mm | 245mm×72mm×39mm | 266g |

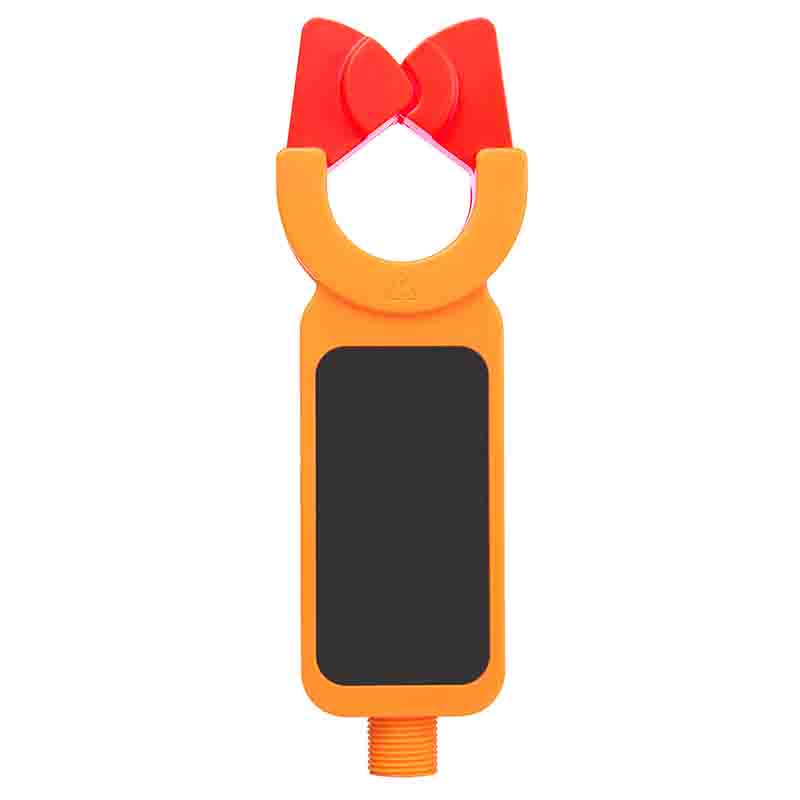

ETCR048H |  | 量程：0mA～1000A AC 精度等級：1.0 相位誤差：≤2° 變比：4000:1 工作頻率：10Hz～100kHz | 0～10A≤300Ω 0～100A≤30Ω 0～1000A≤3Ω | Ф48mm | 255mm×84mm×39mm | 336g |

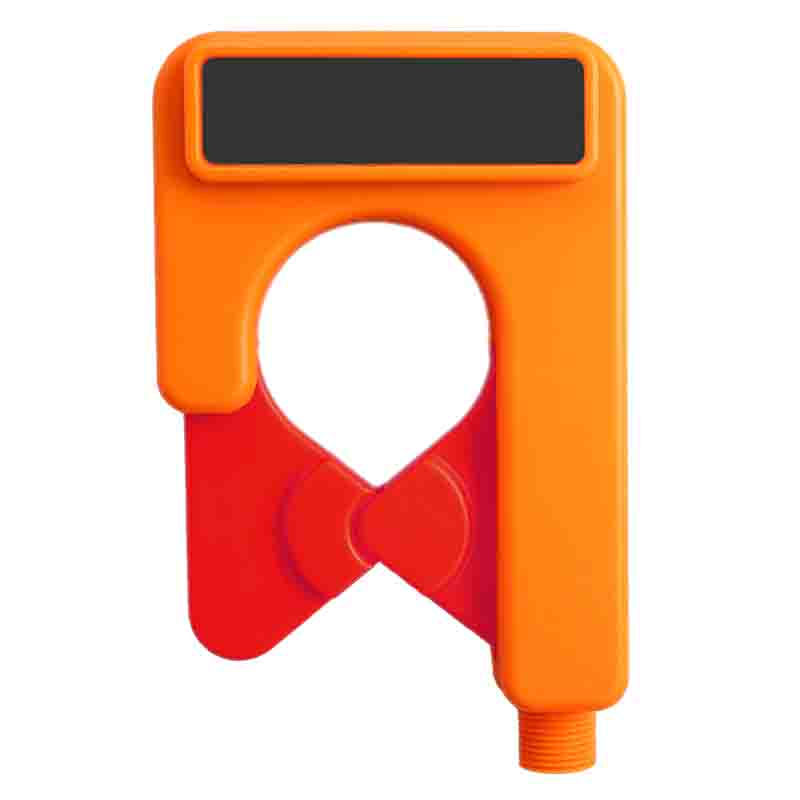

ETCR068H |  | 量程：0mA～1200A AC 精度等級：1.0 相位誤差：≤2° 變比：4000:1 工作頻率：10Hz～100kHz | 0～12A≤300Ω 0～120A≤30Ω 0～1200A≤3Ω | Ф68mm | 215mm×135mm×60mm | 492g |
